探索海康工業相機、鏡頭丨FPC與ACF膠對位貼合方案
發布時間：2021-09-16 15:48:56 作者：顯揚科技
將FPC與ACF膠按照對位標記進行自動識別并對位，每次只需對FPC進行對位調整，ACF膠的位置是固定的
方案背景
一、需求描述：
1、進行FPC特征點的目標定位；
2、實現FPC與ACF膠的對位貼合；
3、貼膠后檢測：貼膠、膠體的長度、寬度、角度。
二、技術要求：
1、貼合精度±0.02mm；
2、需兼容FPC貼膠區域的長度范圍為:20mm~120mm。

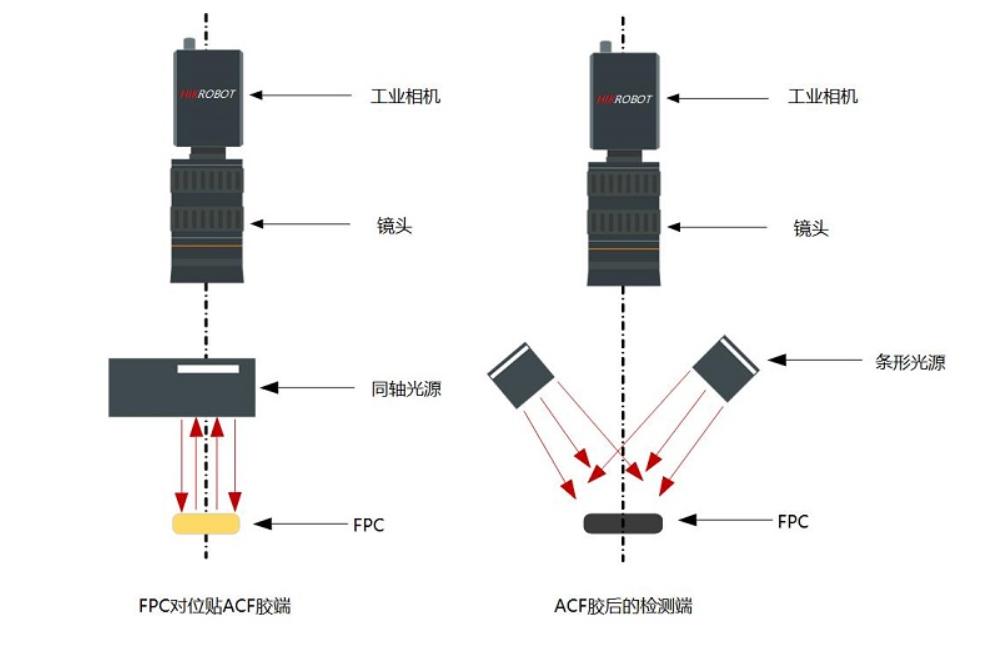

方案架構
FPC與ACF膠對位貼合的系統方案包括FPC對位貼合ACF膠和貼合后的產品檢測兩部分，這都需要使用海康工業相機來實現。
方案優勢

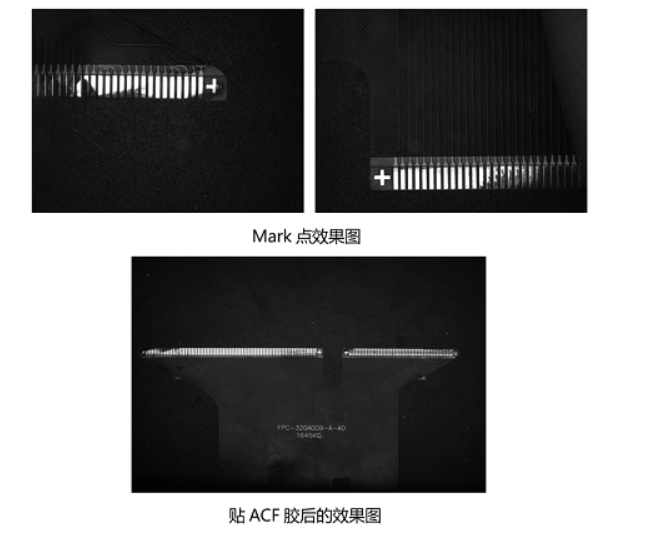

1、同軸光源正面照明，實現Mark穩定識別；
2、條形側面光源照明，實現膠體多種尺寸測量；
3、多相機關聯定位，有效抵消產品彎曲帶來的畸變誤差；
4、實現貼合、檢測多功能于一體的視覺方案。
